螺旋卸車機
周先生 13906278080 丁寶勤 13906276368
電話：0513-88400999 傳真：0513-88400998 郵箱：jszk@vip.163.com
產品用途
LXJ型系列雙螺旋卸車機用于車站、電廠、煤炭、礦山等部門，從貨車車廂內卸出煤炭、沙子、礦石、焦炭等散裝物料。
產品結構
LXJ型系列雙螺旋卸車機主要由螺旋本體、大車行走、小車行走、螺旋提升裝置、鋼結構、司機室、噴淋系統所組成。
產品特點
1.螺旋傳動機構采用硬齒面圓弧傘齒密閉傳動，不與物料接觸，改善了傳動工作狀態，延長了使用壽命。2.兩螺旋裝在懸伸的傳動軸上，外端無支撐臂阻擋，使螺旋的有效工作長度做的更長，卸車更干凈、徹底，減少了卸車后的清車工作量。
3.由于采用擺線減速機，呈立式布置，使卸車機布置更和諧、緊湊，便于安裝和檢修。
4.由于擺線減速機座落在力矩臂上，一旦卸車機超負荷工作時，力矩臂端頭觸壓行程開關，立即切斷電源，有效保證電動機和卸車機不被損壞。
5.螺旋采用鏈子升降，卸車更有力，大車行走采用四點驅動，防止行走打滑，小車行走采用雙側擺銷驅動，運行更加平穩，螺旋鋼結構采用箱體結構，鋼性更好。

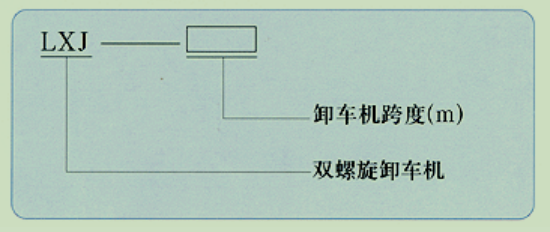

型號說明
型號和技術參數
參數
型號 | 大車行走機構 | |||||
運行速度m/min | 電動機KW | 減速機 | 制動器 | 最大輪壓KN | 軌道型號Kg/m | |
LXJ-6.7 | 13.4 26.7 | YD132M-8/4 N=3/4.5 | ZSC-600-Ⅱ3/4 I=59 | YWZ200/25 | 70 | 24 |
LXJ-8 | 13.4 26.7 | YD132M-8/4 N=3/4.5 | ZSC-600-Ⅱ3/4 I=59 | YWZ200/25 | 80 | 24 |
LXJ-13.5 | 15.5/30.8 | YD160M-8/4 N=5.5/7.5 | ZSC-600-Ⅱ3/4 I=59 | YWZ200/25 | 110 | 43 |
參數
型號 | 螺旋回轉機構 | |||||
螺旋速度m/min | 電動機KW | 減速機 | 聯軸節 | 螺旋直徑mm | 螺旋頭數 | |
LXJ-6.7 | 93.9 | Y180M-4 N=18.5 數量：2臺 | 單級擺線 I=17 數量：2臺 | 半齒式 | 900 | 2 3 |
LXJ-8 | 93.9 | Y180M-4 N=18.5 數量：2臺 | 單級擺線 I=17 數量：2臺 | 半齒式 | 900 | 2 3 |
LXJ-13.5 | 93.9 | Y180M-4 N=18.5 數量：2臺 | 單級擺線機號15 I=17 數量：2臺 | 半齒式 | 900 | 2 3 |
參數
型號 | 螺旋提升機構 | ||||
升降速度m/min | 電動機KW | 減速機 | 制動器 | 起升鏈條 | |
LXJ-6.7 | 5.84 | YZR132M1-6 N=5(2臺） | ZQ500+150VⅡ-3/4 I=163.38 | TJ2-200 Φ200x90 | 32A-1C |
LXJ-8 | 5.84 | YZR132M1-6 N=5(2臺） | ZQ500+150VⅡ-3/4 I=163.38 | TJ2-200 Φ200x90 | |
LXJ-13.5 | 5.84 | YZR160M1-6 N=5.5(2臺） | ZQ500+150VⅡ-3/4 I=163.38（2臺） | TJ2-200 Φ200x90 | |
參數
型號 | 最大分離件 | ||||
重量KG | 尺寸㎜ | 電源種類 | 整機重量 | 備注 | |
LXJ-6.7 | 2160 | 7000x350x754 | 三相交流，50Hz,3N.AC380V/220V | 21.8t |
|
LXJ-8 | 2300 | 8300x3500x754 | 三相交流，50Hz,3N.AC380V/220V | 28t |
|
LXJ-13.5 | 3500 | 13800x350x904 | 三相交流，50Hz,3N.AC380V/220V | 33t | |

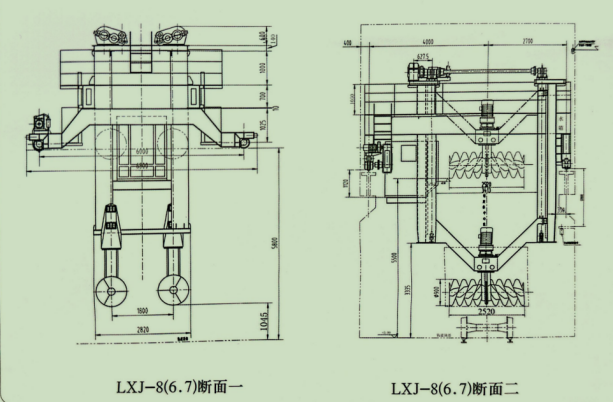

外形尺寸圖
.jpg)
.jpg)
